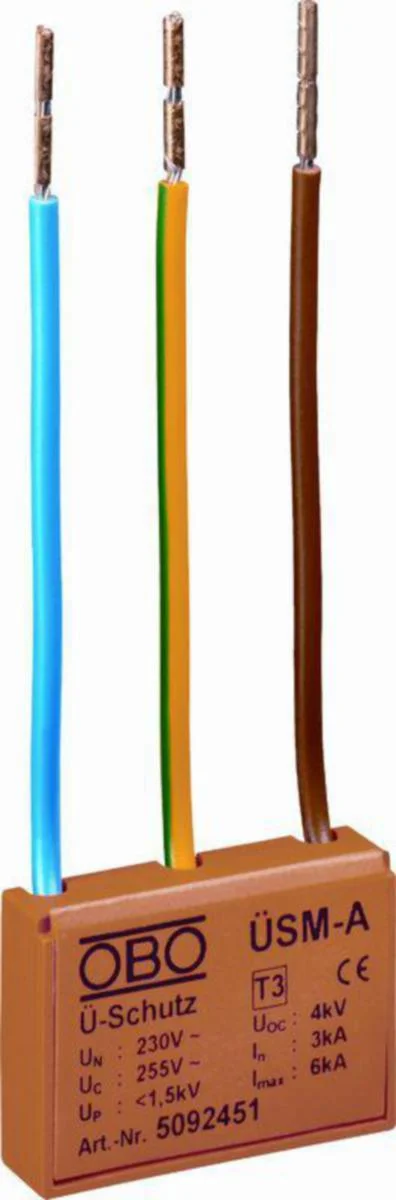

Ylijännitesuoja Pj-Verkko Tbs Üsm-A, T3, L+N+Pe

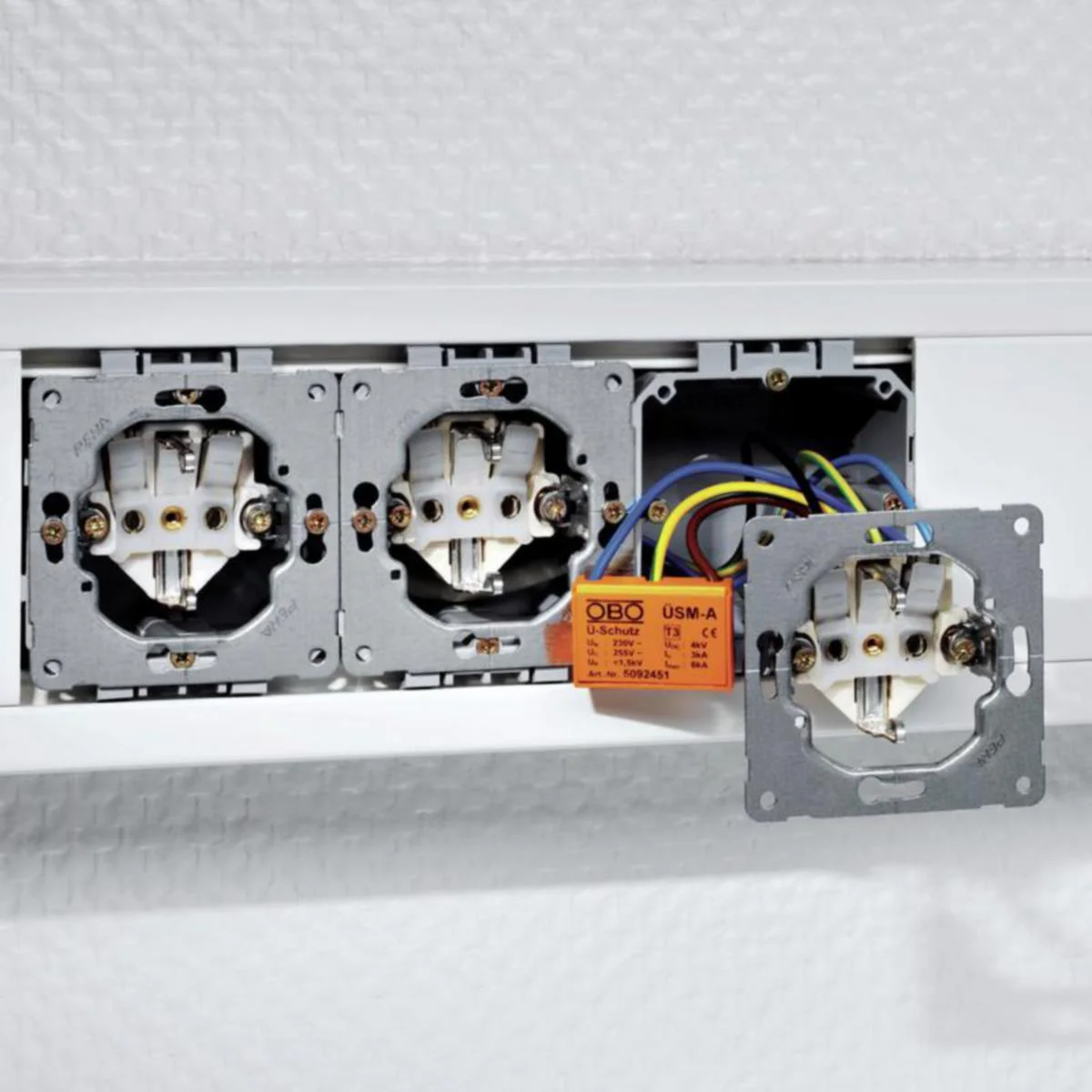

Ylijännitesuoja ÜSM-A T3, L+N+PETyypin 3 ylijännitesuojia käytetään kytkentäjännitteiltä suojaamiseen päätelaitteiden virtapiireissä. Ylijännitteen purkausvirtaa ei johdeta PE:hen, RCD ei näin ollen tulkitse vikavirtaa. SPD standardin EN 61643-11 mukaan Tyyppiä 3SPD standardin IEC 61643-11 mukaan Malli Akustinen toimintatilan osoitus Asennustapa Pistorasia Syttymisaika (ns) < 25 Korkein jatkuva jännite (V) 255 Nimellispurkausvirta (8/20) (kA) 3 Nimelliskuormitusvirta (A) 16 Nimellisjännite (V) 230 Enimmäispurkausvirta (kA) 6 Enimmäissulake (A) 16 Suojaustaso (kV) < 1,3 Suojaustaso johdin/maa (V) 1500 Suojaustaso (N-PE) (kV) < 1,5 Suojaustaso (L-N) (kV) < 1,3 Suojaustaso (L-N / L/N-PE) (V) < 1500 / <1500 Suojaustaso (symmetrinen/epäsymmetrinen) (V) <1500 / <1500 Merkinanto laitteessa akustinen Lämpötila-alue (°C) -15 : +60Hienosuojaa tarvitaan mikäli kaapelipituus 2-portaan suojasta sähkölaitteeseen on yli 10m (pitkään kaapeliin indusoituu ylijännitteitä). Hienosuojana käytetään ylijännitesuojia T3 (tyyppi 3, D). Sijoitus koje- ja ryhmäsuojana kojeen yhteyteen.
